TMS320VC5416 DSP是TI公司54XX系列里面的功能比较强大的16位定点DSP，其最高运行速度为160M。
本套件是一套基于TMS320VC5416 DSP的学习开发平台，扩展了15万门（兼容30万门的的EP1C12） Cyclone FPGA EP1C6Q240C8，其内部带有20个M4K RAM 块，非常适合需要数据缓存的应用，同时还扩展了高速USB2.0接口、256MByte的NAND FLASH等。同时，为了使大家充分掌握5416的强大功能，以及与DSP开发相关的各类外部接口器件的使用，缩短产品开发周期，提供了丰富的试验及源代码，并且每一个源代码都是一个模版，在次基础上稍微修改就能满足各种不同系统的要求，是学习TMS320VC54XX系列DSP理想平台。
主要特点：
1.扩展了15万门Cyclone FPGA EP1C6Q240C8
2.扩展了USB 2.0高速接口
3.扩展了256M的NAND FLASH
4.扩展由SDRAM接口
5.扩展了图形及字符液晶接口
6.提供了所有实验的源代码
7.提供了USB的DDK驱动源代码
8.提供了USB应用程序源代码
软件源代码（所有代码都是C语言编写）：
1.定时器0 发光二极管闪烁实验
2.数码管循环实验
3.LCD显示实验
4.NAND FLASH读写试验
5.基于DSP/BIOS的数码管循环实验
6.基于SPI及McBSP的AIC23放音实验
7.基于SPI的AT25256读写试验
8.NOR FLASH读写实验
9.USB的Bulk IN试验
10.USB LOOPBACK实验
11.EEPROMBOOT试验
12.FLASHBOOT试验
13.USB驱动开发试验
硬件资源：
1.核心是DSP 处理器TMS320VC5416，最高工作频率160M
2.扩展一片Altera 15万门Cyclone FPGA EP1C6Q240C8，给系统充分的灵活性和可扩展性
3.扩展64Mbit的SDRAM
4.扩展 256K × 16 位SRAM（基本配置），最大可扩展到512K * 16 位
5.扩展512K × 16 位FLASH，方便程序存储
6.扩展256MByte×8位的AND FLASH（AMUNG K9F2G08），方便数据存储
7.扩展1 路USB 2.0高速接口（CY7C68001），方便同PC 进行USB通讯
8.扩展SPI接口EEPROM一片
9.提供12864 中文图形液晶接口，有数据驱动隔离驱动
10.提供1602A 字符液晶接口，有数据驱动隔离驱动
11.1 个8 段数码管
12.提供1个独立电源开关，有1000mA自恢复保险，保护供电电源安全
13.提供8位拨码开关，设置系统状态
14.提供复位芯片MAX811，复位可靠，独立复位按钮可手工复位
15.提供耳机插孔，可以方便地实现放音功能
16.提供话筒插孔，可以方便地进行录音功能
17.McBSP接口采用74CBT3257进行多路复用
18.总线开放：数据线、地址线、 控制线、特殊功能引脚全部引出，方便用户对信号的测试及二次开发
19.可选外部电源、USB 总线供电
20.物理尺寸：170 ×128mm的4层板设计
软件光盘：
1.提供完整的原理图（PDF格式）
2.提供器件的PROTEL 库
3.提供所有实验的C 语言源代码，均有详细注释
4.提供USB2.0的DDK驱动程序源码
5.提供USB2.0的VC＋＋ 6.0应用程序源码
6.提供开发板上全部芯片的芯片资料
7.送原版TI DSP 开发环境CCS2.2 for C5000，仅供学习用
8.提供仿真器驱动及其他相关学习资料
9.赠送USB调试软件及开发过程中用到的工具软件
10.提供USB1.1、USB2.0协议的中英文文档
11.赠送驱动开发的书籍及文档
12.提供详细开发用户手册
配置清单：

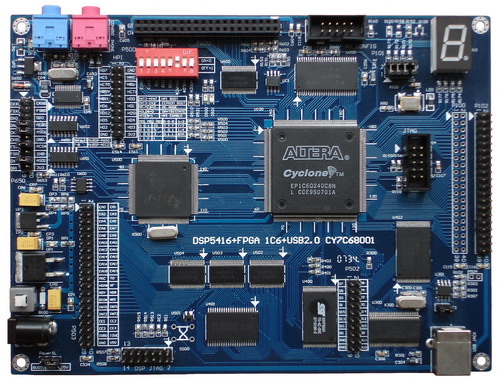

1.DSP5416+FPGA 1C6＋USB2.0 CY7C68001开发板一块
2.USB线一根
3.5V/1A开关电源一个
4.BB II下在线一根
5.光盘一张
选配
XDS510 DSP仿真器白金增强版 380元
XDS510 PLUS V1 DSP仿真器 780元
XDS510 PLUS V2 DSP仿真器 1180元
