一、 硬件
采用 32-位浮点 DSP TMS320F28335,方便实现电机控制
1、片上存储器:
FLASH: 256K×16-位
SRAM: 34K×16-位
Boot ROM: 8K×16-位
OTP ROM: 1K×16-位
其中 FLASH、OTP ROM 和 16K×16-位 SRAM 受密码保护,保护用户程序。
2、片上外设:
ePWM: 12 路
HRPWM: 6 路
QEP: 2 通道
ADC: 2×8 通道、12-位、80ns 转换时间、0~3V 量程
SCI 异步串口: 3 通道
McBSP 同步串口: 2 通道
SPI 同步串口: 1 通道
eCAN 总线: 2 通道
2C 总线: 1 通道
DMA: 6 通道
看门狗
3、外扩 SRAM,最大容量为 512K× 16 位,基本配置为 256K ×16 位
4、1路 SCI 进行收发驱动,接口标准一路为 RS232
5、2路 eCAN 进行收发驱动,符合 CAN2.0 协议,实现CANA发送,CANB接收实验
6、外扩32K的EEPROM
7、提供芯片复位,手动复位,电源测试点,按键,指示灯,启动模式拨码开关
8、标准的 JTAG 接口,方便调试
9、所有总线外扩
二、 软件(所有代码都是C源代码)
1. 代码01-PWM定时器LED交替闪烁实验
2. 代码02-DMA SRAM测试
3. 代码03-SRAM程序运行试验
4. 代码04-Time0的LED实验
5. 代码05-外部中断1实验(对应GPIO00—GPIO31)
6. 代码06-外部中断3实验(对应GPIO32—GPIO63)
7. 代码07-I2C EEPROM读写实验
8. 代码08-键盘实验
9. 代码09-ADC转换实验
10. 代码10-CANA发送,CANB接收实验
11. 代码11-CANB自环路测试
12. 代码12-SCIC232 测试
13. 代码13—Flash_Boot Example
三、软件光盘:
1. 非常完整的原理图(Protel格式);
2. 提供器件的PROTEL库,包括芯片SCH和PCB封装图;
3. PCB提供接口板图(PROTEL格式),利于设计扩展板
4. 提供所有实验的C 语言源代码,均有详细注释;
5. 非常详细用户手册,让你快速踏入DSP开发应用之门;
6. 芯片手册:开发板上全部芯片的芯片资料;
7. 送最新原版TI DSP开发环境CCS 3.3完整版,仅供学习用;
8. 相关开发工具,如串口调试工具,USB监控工具等;
四、配置清单:

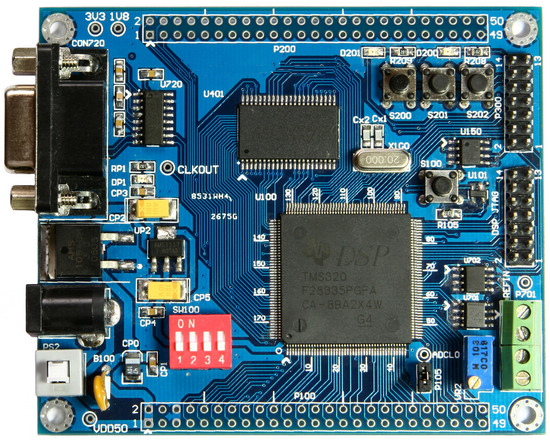

1. POP28335开发板一块
2. 串口线一根
3. 5V/1A开关电源一个
4. 配套光盘一张
